El método de elementos finitos (FEM) es uno de los métodos numéricos más utilizados hoy en día para realizar el estudio de comportamiento de los materiales, componentes, etc. Gracias a esta metodología es posible predecir distribuciones de tensiones, deformaciones, temperaturas y otros fenómenos físicos en geometrías complejas y bajo condiciones de carga variadas.
Una de sus principales ventajas es que evita la fabricación de prototipos físicos, acortando tiempos de desarrollo y disminuyendo costes asociados a ensayos experimentales.
No obstante, es importante recordar que un análisis FEM no es una representación exacta de la realidad, habitualmente los casos estudiados son simplificados para aligerar complejidad y costes.
¿Cómo funciona?
El método FEM crea una malla, la cual se encarga de dividir el modelo objeto de estudio en pequeñas partes denominadas elementos. Cada uno de estos elementos contiene unas características bien definidas y se encuentran conectados a otros elementos por medios de puntos específicos denominados nodos. Según la naturaleza del problema, pueden emplearse:
- Elementos unidimensionales (barras, vigas)
- Bidimensionales (cáscaras, placas)
- Tridimensionales (sólidos)
El objetivo de la discretización es minimizar el error de aproximación en los nodos. Cuantos más nodos y elementos contengan el modelo, mayor exactitud o precisión habrá en los cálculos y por ende la simulación será más parecida al elemento real de la pieza.
Al aumentar los nodos, también aumenta el número de elementos, el tiempo necesario para realizarlos y su complejidad de cálculo. Esto puede dar lugar a errores (análisis de convergencia).
Análisis de convergencia de malla
Dentro del método de análisis de elementos finitos hay una fase decisiva: la validación de la malla mediante un análisis de convergencia. Esta fase consiste en el refinamiento progresivo de la malla y en verificar que la magnitud de interés (tensión, desplazamiento, energía de deformación, análisis térmico, etc.) tiende a un valor estable conforme se reduce el tamaño de los elementos y se mejora la calidad de la malla. Cuando la variación entre dos o más refinamientos consecutivos se encuentran dentro de un umbral razonable, se considera que el modelo ha convergido.

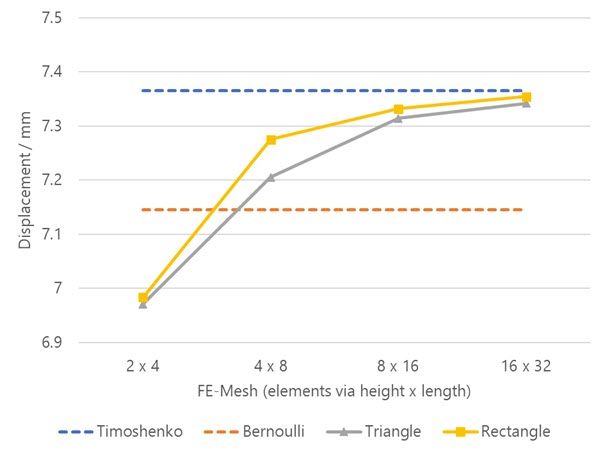

Foto: Estudio de convergencia de malla
En los lugares en los que se espera mayores concentraciones de tensiones, reciben un refinamiento de la malla (mallado fino) para simular con mayor fidelidad el comportamiento local, por ejemplo los agujeros, zonas de transición etc. Mientras que en áreas menos críticas se adoptan elementos más grandes que permitan reducir el coste de computación sin comprometer la validez global del estudio.
Conclusión
El análisis de convergencia de malla es imprescindible en cualquier estudio FEM serio. Permite verificar que el modelo no solo funciona desde el punto de vista numérico, sino que:
- reproduce con precisión el comportamiento físico,
- proporciona resultados estables,
- optimiza el tiempo computacional
- y garantiza la fiabilidad del diseño.
En ingeniería, un resultado que no está validado mediante convergencia de malla es solo una aproximación de menor calidad.
